一、 设备功能：

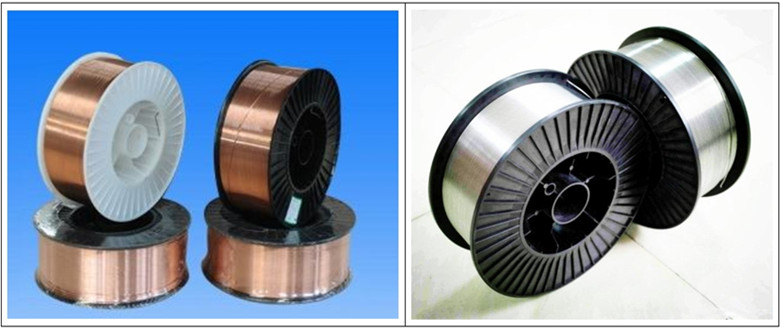

      主要用来绕制细丝，通常在Φ0.8～2mm的直径规格，通常绕制为盘状包装。可绕制气保焊丝、药芯焊丝、不锈钢焊丝、铜丝和铝焊丝等。下图即为收卷后的盘装成品。


二、 设备组成：

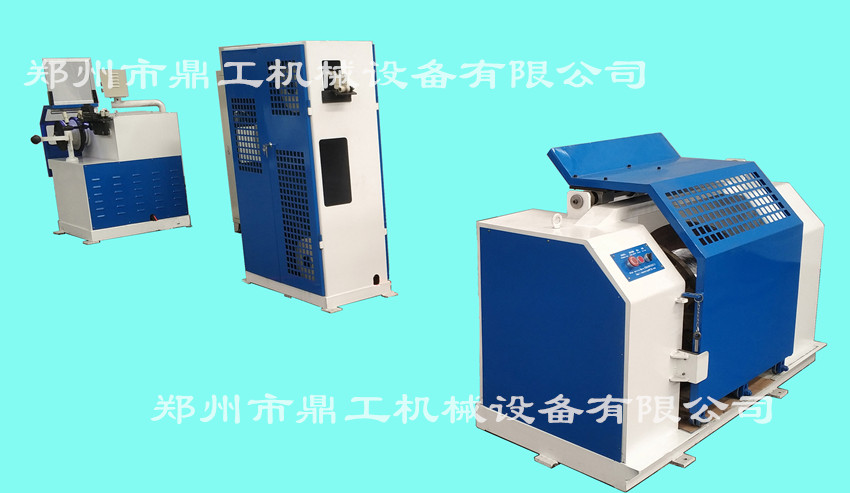

全套设备有630放线机、张力机、主机和电气配电柜组成。






四、 设备功能介绍

1、设备采用主动放线，张力恒定，有效避免了张力过大引起的焊丝盘变形和炸盘现象。并能可靠的保障机组的高速稳定自动层绕。

2、放线机：采用张力反馈的变频调速主动放线技术，放线机采用气动顶装工字轮，气刹制动。

3、中间张力机：采用位移检测系统，动态、精密检测张力变化，保证张力恒定，并且大小可调。

4、主机：变频调速，气刹制动，精密排线机构。并且可根据客户的需求制做不同的绕卷规格。

5、电气系统：采用触摸屏输入、显示参数，PLC控制自动排线机构。设备具有：倒线功能、动态实施数显：层绕速度、重量，预制重量，数满自动减速停车。配断线停车机构。



五、 特殊设计：

1、收线规格：可根据客户的收线方式定做，比如所使用的收线盘的尺寸和我们的标配的收线盘规格不一样大小，或者是铁丝篮框的形式的，可以量身定做设计。

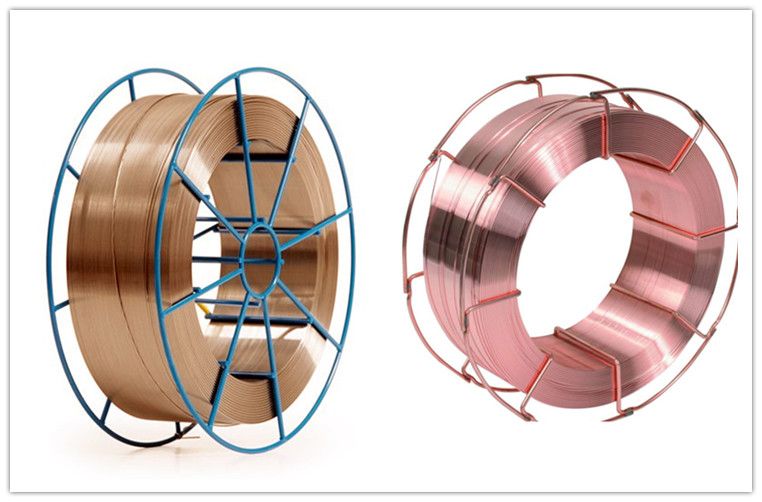

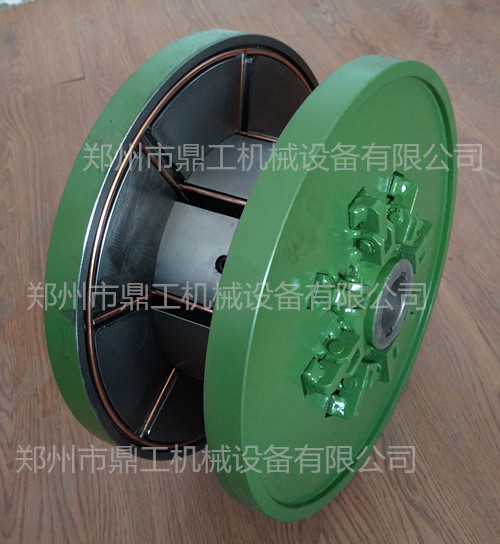

　上图即为收卷完成之后的铁丝篮筐包装成品。下图为铁丝篮筐收卷使用的盘具，本盘具要根据客户收卷铁丝篮筐规格专门设计制做。


2、放线工字轮：亦可根据客户的工字轮大小定做放线机。
