XMR350层绕机

一、设备功能：

       主要用来绕卷Φ2～5mm的直径规格，通常绕制为空心卷形式的包装。可绕制埋弧焊丝、药芯焊丝等。本机型为主动放线型。

       二、设备组成：

       全套设备有800放线机、中间校直器、电气控制柜、层绕机主机组成。

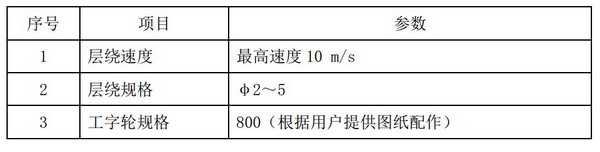

三、层绕机技术参数:

       四、设备特点：

       1、800放线机：主动放线技术，气动顶装工字轮，气刹制动。

       2、中间校直器：气动控制校直器，即可整体开合，也可单独调节。

       3、主机有缸筒式和拐臂式两种结构，但是因为拐臂式比较方便装卸，使用更多。变频拖动，气刹制动。

       4、电气控制采用PLC控制伺服电机，数控电子自动排线。采用触摸屏人机交互界面，显示与输入技术参数。具备：倒线功能，动态实时数显：层绕速度、重量，预制重量，数满自动减速停车。设断线停车机构。

       五、成品线材卷包装规格的说明：

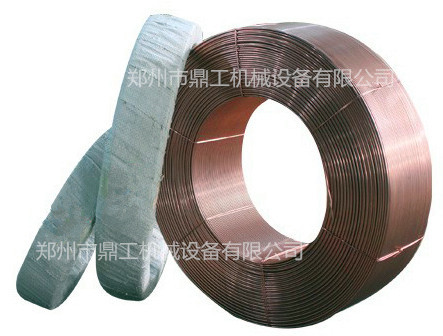

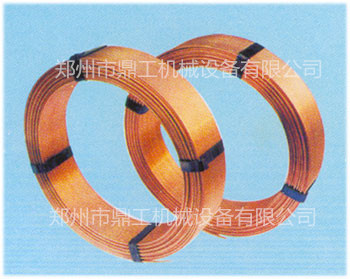

       埋弧焊丝直径一般在Φ2～5mm，一般为Φ3.2、Φ4.0、Φ5.0，包装形式一般采用空心卷形式（成品如下图）。

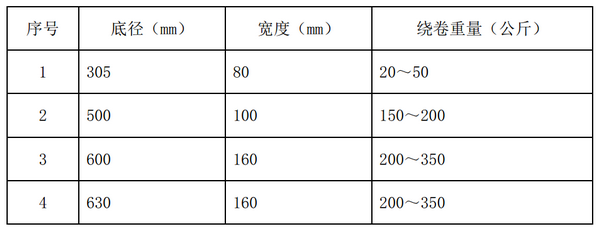

       空心卷收卷规格较多，而市场上的常见的空心卷包装规格参看下表：

　　上表多为埋弧焊丝的线材卷的收卷规格，客户可根据以上进行选择，亦可指定尺寸，我们可量身定做相应尺寸的线材卷。
